NL型尼龙内齿圈直齿联轴器是一种半刚性联轴器，通过尼龙（聚酰胺）内齿圈与金属外齿轴套的啮合传递扭矩，兼具刚性联轴器的高效传动和弹性联轴器的缓冲性能。
其详细特性与应用指南如下：
核心结构与工作原理
金属外齿轴套：通常为45#钢或不锈钢，齿形为直齿，安装在主动/从动轴上。
尼龙内齿圈：采用高强度尼龙（如PA66+GF增强），通过注塑成型，与金属外齿啮合。
扭矩传递：依靠尼龙齿的弹性变形微量补偿偏差，同时吸收振动。
关键特点
补偿能力：可容忍较小轴向（±0.5mm）、径向（≤0.2mm）和角向（≤1°）偏差。
减振降噪：尼龙材料吸收高频振动，降低传动噪音，适合精密机械。
免润滑：尼龙自润滑特性，减少维护成本。
绝缘性：适用于需电绝缘的场合（如电机与编码器连接）。

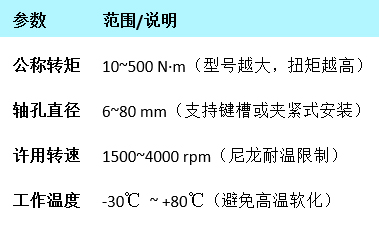

技术参数
应用场景
推荐设备：
伺服电机、步进电机与滚珠丝杠的连接。
包装机械、纺织机械等轻至中载传动。
泵类、风机等需减振的场合。
不适用场景：
高温（＞80℃）、强酸强碱环境。
超重载或冲击负载（如破碎机）。
选型要点
1.扭矩计算：根据负载计算实际扭矩，预留1.5~2倍安全系数。
2.轴孔匹配：确认轴径、键槽尺寸（国标或欧标）。
3.环境适配：潮湿环境可选防潮尼龙（如PA12），腐蚀环境用不锈钢轴套。
安装与维护
对中要求：虽可容忍偏差，但建议轴向＜0.3mm，径向＜0.1mm以延长寿命。
安装步骤：
1.加热尼龙内齿圈（80~100℃）使其膨胀，套入外齿轴套。
2.自然冷却后紧固螺栓（如有）。
寿命检查：定期观察尼龙齿是否出现裂纹、变形或严重磨损。

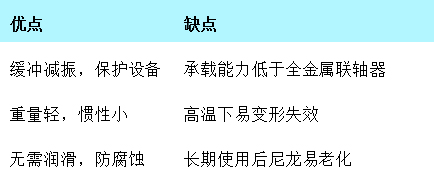

优缺点对比
常见型号示例
NL1~NL10：小型号，扭矩10~100 N·m，适用于伺服系
NL15~NL30：中型号，扭矩150~300 N·m，用于工业泵组。

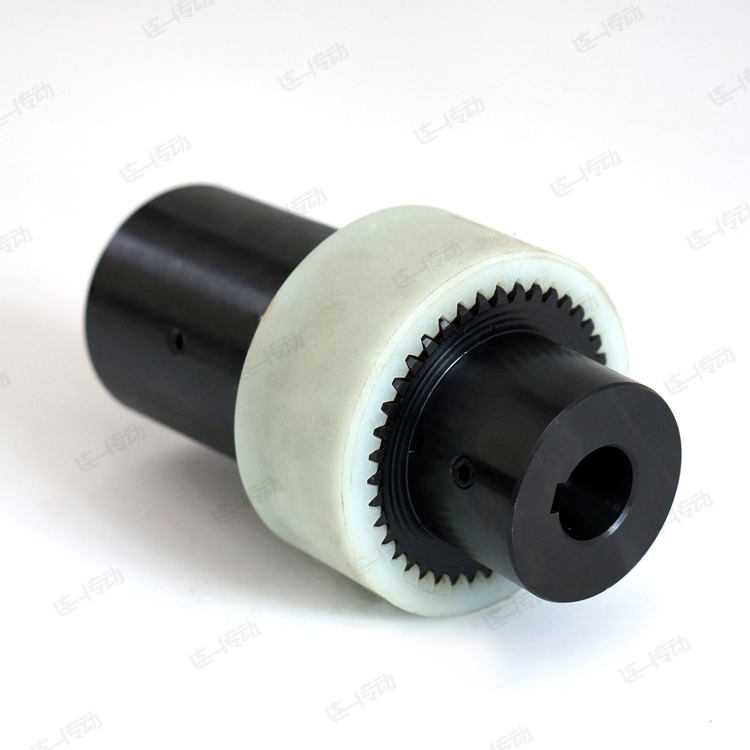

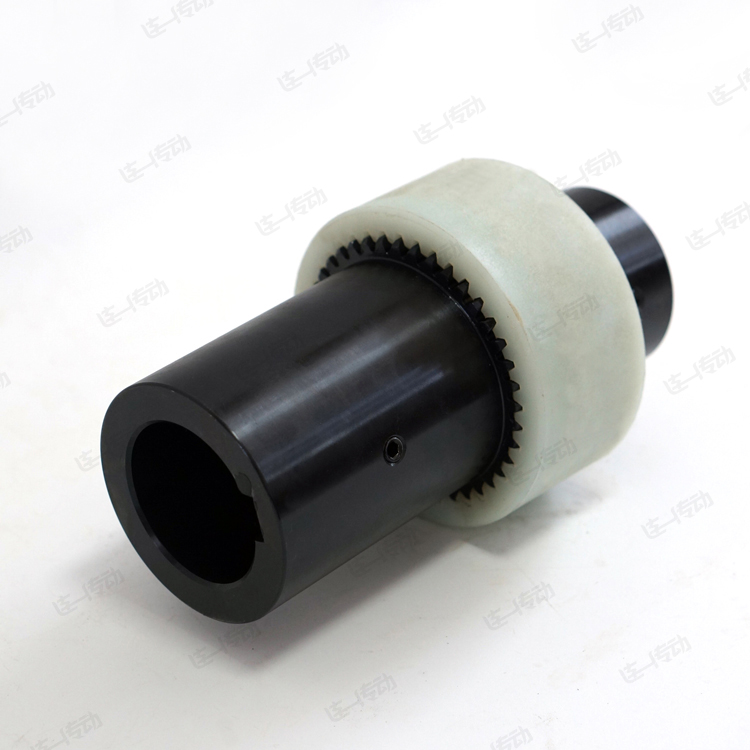

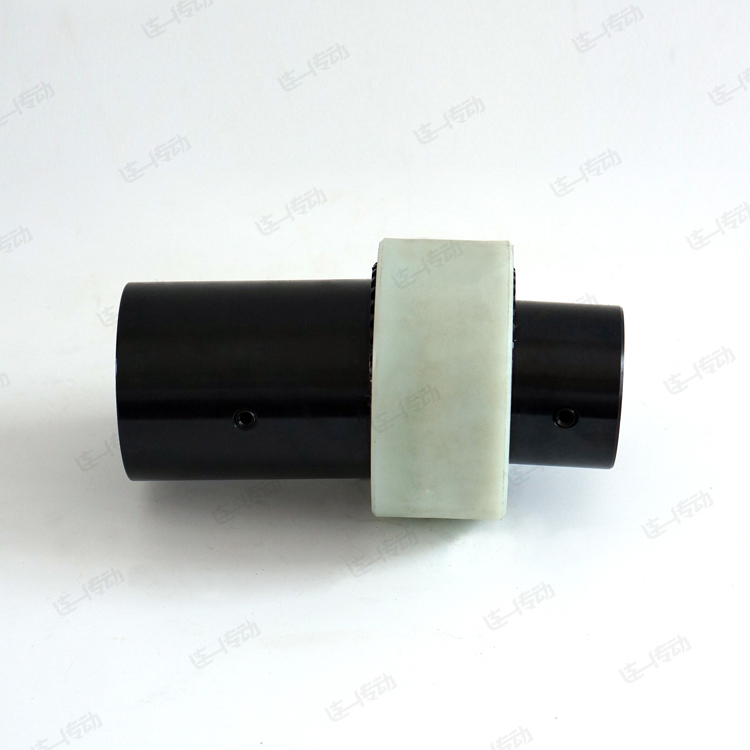

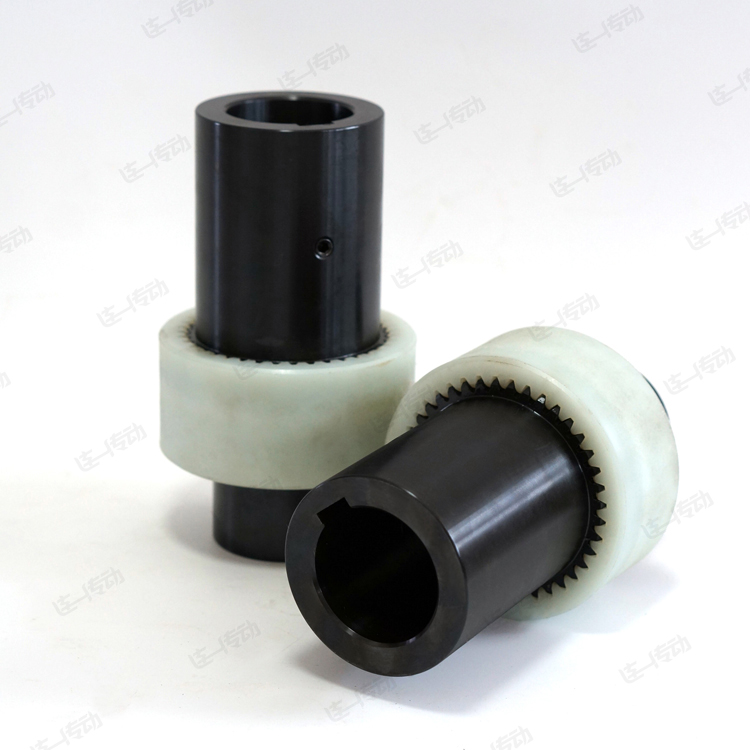

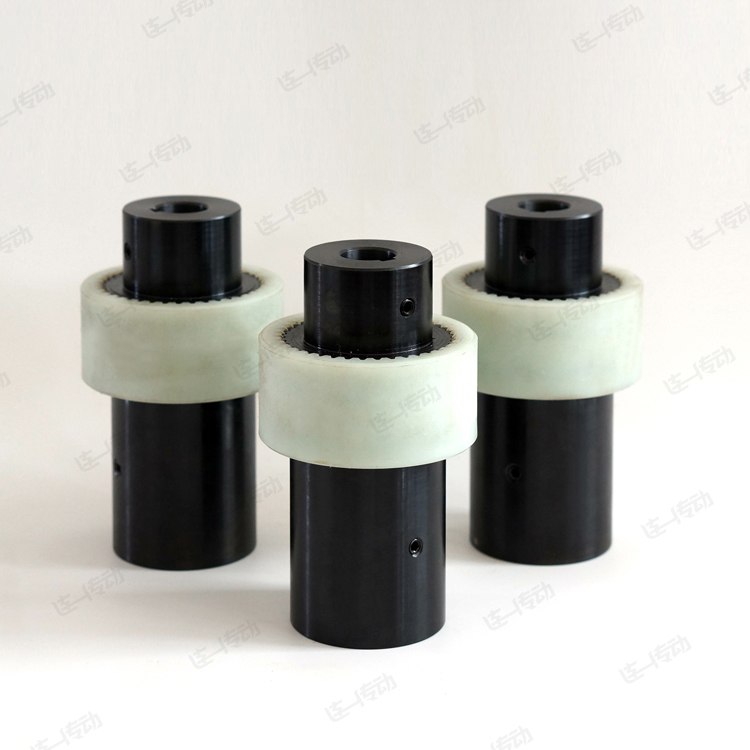

实拍产品展示
