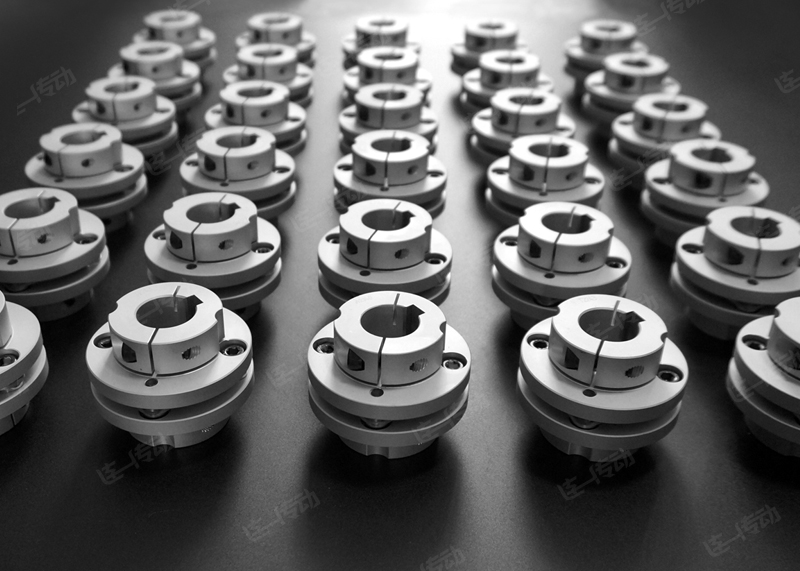

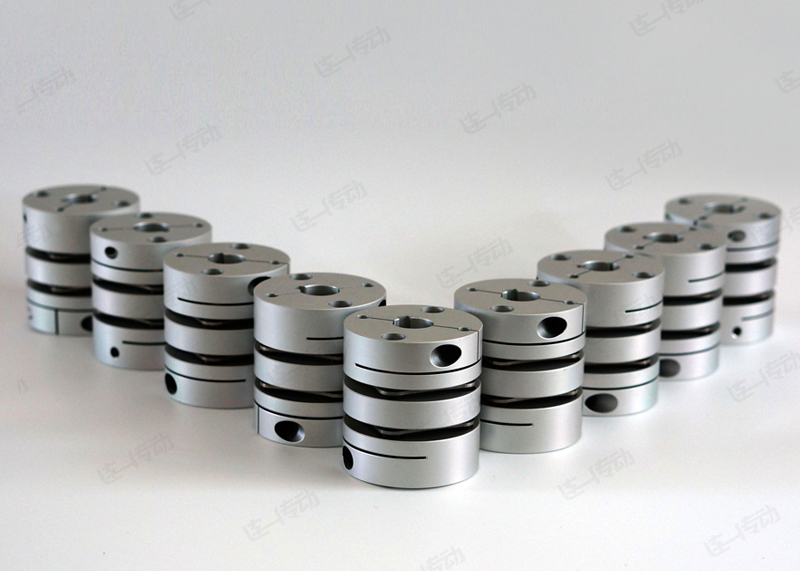

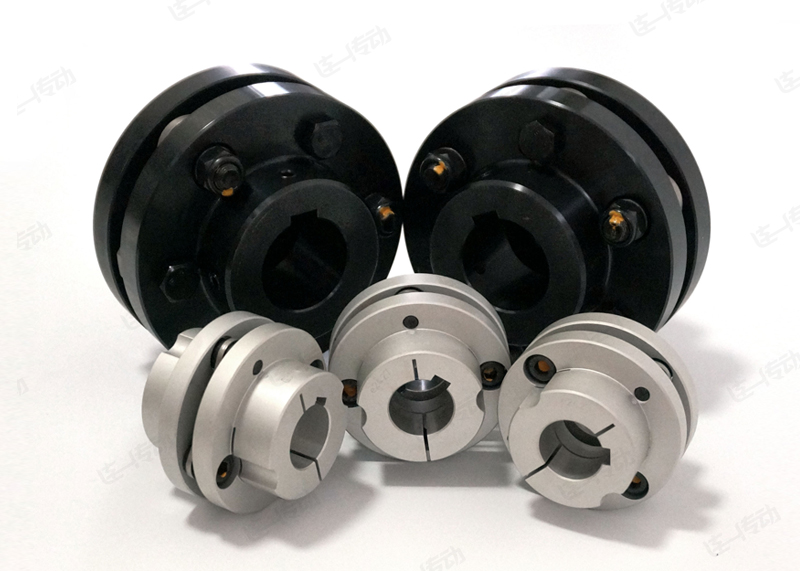

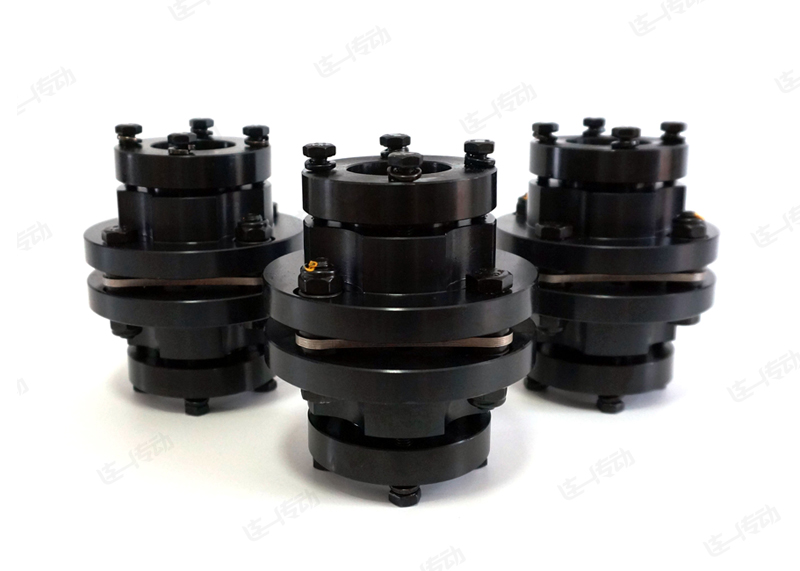

膜片联轴器特点及应用

膜片联轴器是一种高性能的挠性联轴器，通过金属膜片的弹性变形来补偿轴系间的偏差，广泛应用于高精度、高转速的传动系统。以下是其核心特点及典型应用：
一、主要特点
1. 无背隙传动
金属膜片刚性高，传递扭矩时无弹性滑动，确保精确的动力传输，适用于伺服系统等高精度场合。
2. 补偿偏差能力强
可补偿轴向（±0.5mm）、径向（<1mm）和角向（±0.5°）偏差，适应安装误差或热变形引起的位移。
3. 免维护、长寿命
无润滑需求，无磨损部件（如橡胶、齿轮），抗疲劳性强，适合恶劣环境（高温、腐蚀）。
4. 高转速与动平衡
单体金属结构动平衡性能优异，可达数万转/分钟（如航发转子联轴器），振动小。
5. 抗扭刚度高
扭转刚度大，传动效率＞99.5%，适合需要同步控制的场合（如数控机床）。
6. 轻量化设计
相比齿轮联轴器，重量减轻30%~50，降低惯性负载。
二、典型应用领域
1. 精密机械
数控机床、半导体设备、激光切割机，确保主轴与电机间无回差。
2. 能源与重型设备 燃气轮机、离心压缩机、泵组，补偿高温引起的轴膨胀。
3. 航空航天 飞机发动机传动系统，满足高转速（如20000rpm以上）和轻量化需求。
4. 船舶与轨道交通 舰艇推进系统、高铁牵引电机，耐受冲击和振动。
5. 工业自动化 机器人关节、伺服电机连接，响应快且定位精准。
三、选型注意事项
• 扭矩与转速：需匹配系统需求，超载可能导致膜片疲劳断裂。
• 环境适应性：潮湿或腐蚀环境可选不锈钢膜片。
• 安装对中：尽管允许偏差，但精细对中可延长寿命。
四、对比其他联轴器
• vs 弹性联轴器：膜片联轴器更耐高温、寿命长，但缓冲减振能力较弱。
• vs 齿轮联轴器：膜片无需润滑，维护简单，但扭矩容量相对较低。
膜片联轴器凭借其高可靠性和精度，已成为现代工业传动系统的关键部件，特别适合严苛工况下的动力传输需求。
